Les etuis du revolver modele 1873/74 et 1892 (etui-jambon)

Les étuis dit "jambon" et étuis simplifiés.

Texte de gixave

Les couleurs varient en fonction du corps ,mais la forme restera la même. Les couleurs de cuir  sont noires pour l'ensemble des troupes excepté la cavalerie dont la couleur est fauve , noire également pour la gendarmerie, rouge foncé quadrillé pour les saphis. Avec l'entrée en guerre , le besoin en matériel devient énorme et le 9 décembre 1914 le cuir fauve et adoptée  pour tous les grades et toutes les armes

Arrivent ensuite les étuis simplifiés destinés souvent aux 92 espagnols. Le premier type de ces étuis simplifiés garde encore l'embout rond pour le canon et les renfort en cuivre du sanglon.
Apparaît le second type de qualité de cuir acceptable et bien qu'économiques, ces étuis fin de guerre  ont une bonne tenue. il n'en est pas du tout de même avec l'étui ersatz des années 17-18 réalisé en toile cachou




texte de spahi

Les étuis de la cavalerie sont fauve pour la troupe et les MDL, à partir du grade de maréchal des logis chef, le ceinturon et l'étui de revolver et ses accessoires sont en cuir vernis noir, idem pour les adjudants et pour les officiers. Même remarque pour les spahis, tout est en cuir quadrillé rouge pour la troupe et les maréchaux des logis, à partir du grade de maréchal des logis chef, tout est en cuir vernis noir
Ces dispositions sont réglementaires (règlements de juin 1885, de janvier 1899, de juillet 1907, etc.) une observation des photos d'époque permet aussi de vérifier ces dispositions réglementaires.

Après 1915, tout devient fauve même pour les spahis sauf quelques équipements de spahis.


Post de bijoux66

Voici un modeste exposé sur nos jambons nationaux pour les revolvers 1873/74 et 1892. Ceci afin de vous permettre de vous y reconnaître un peu en la matière

I) L 'étui jambon de 1873

Son origine remonte à 1876 où cette pièce de sellerie est créée pour le revolver Mle 1873.

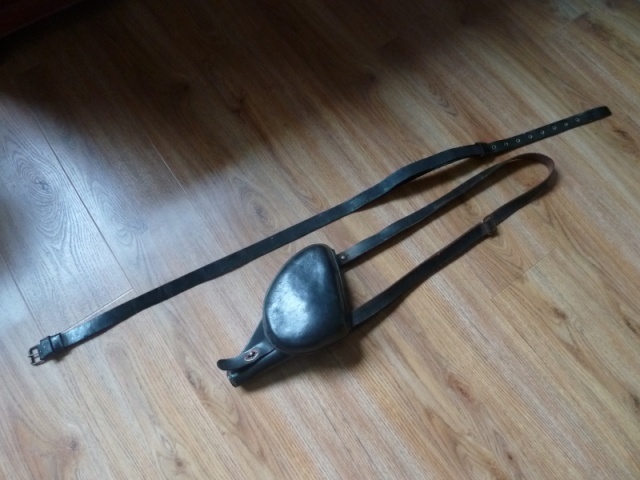

En voici un Mle muni de sa dragonne et de son baudrier, donc en configuration complète d'époque.

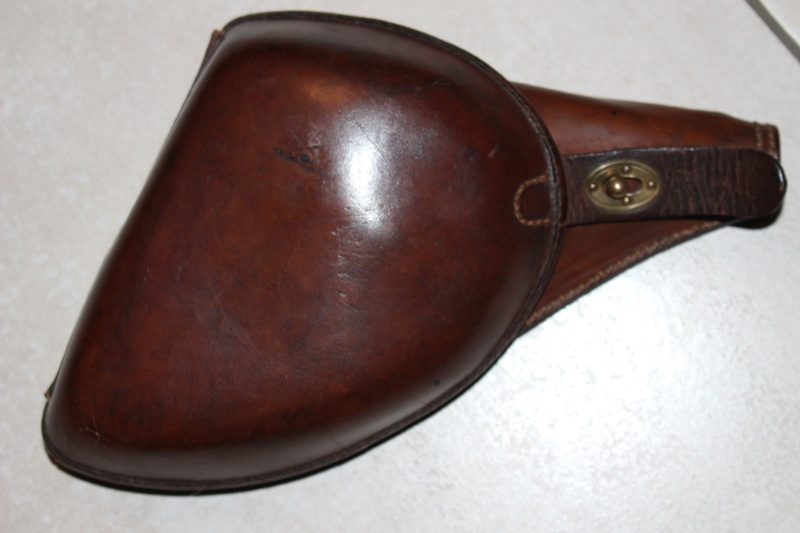

La face avant est connue de tous

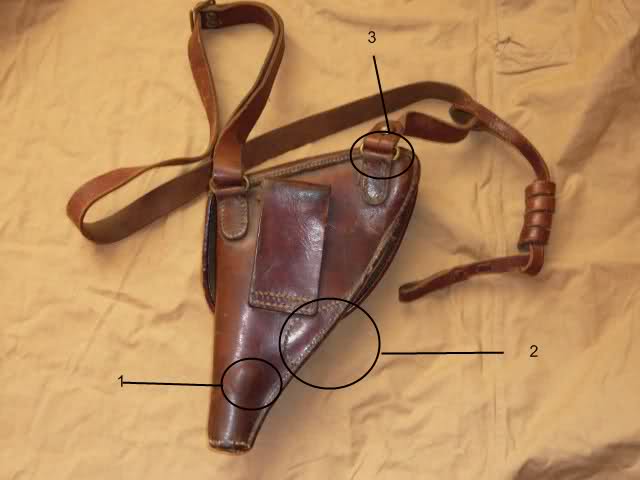

Le dos de l'étui est lui plus intéressant, car on trouve:

- 1/ le "rond" typique destiné à protéger le bouton du 73.
- 2/ Autre particularité la "cale" sur le coté droit de l'étui et qui sert a maintenir l'arme au niveau du pontet dans l'étui. Vous noterez que la couture de la dite cale chevauche la première couture du bas du passant!
- 3/ Les anneaux de bretelle sont de forme ronde.

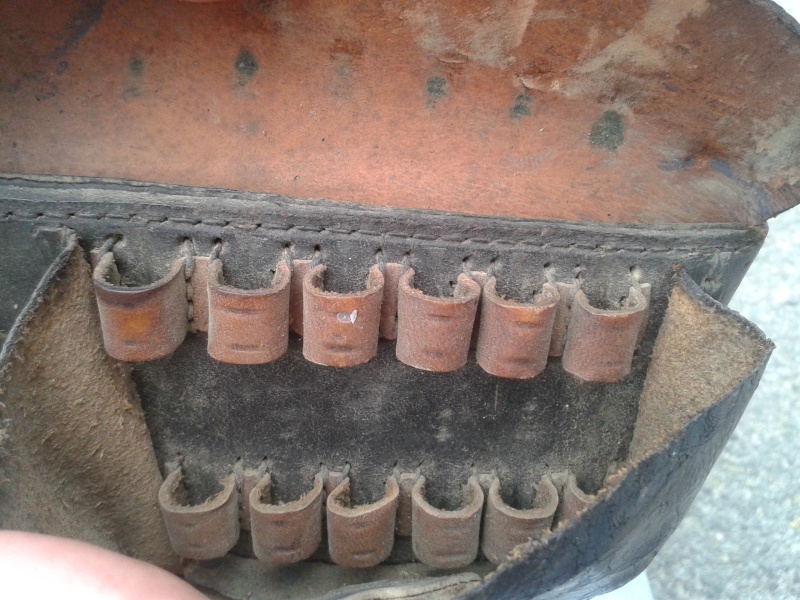

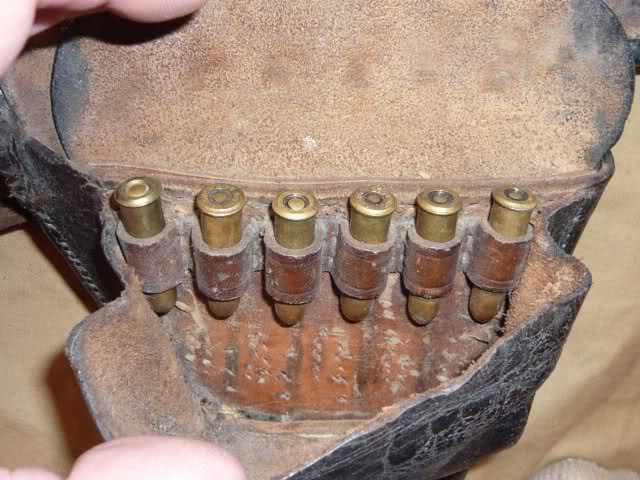

Voici la cartouchière prévue à de deux rangées de cartouches de 11m/m



II.) L'étui jambon de 1892

A la mise en service du remplaçant du 1873 cad le 1892, ont utilise les étuis existants de 1873 auxquels on fait subir une modification logique.

La face avant est la même, voici un exemplaire que je nommerai de "transition" complet et d'origine.

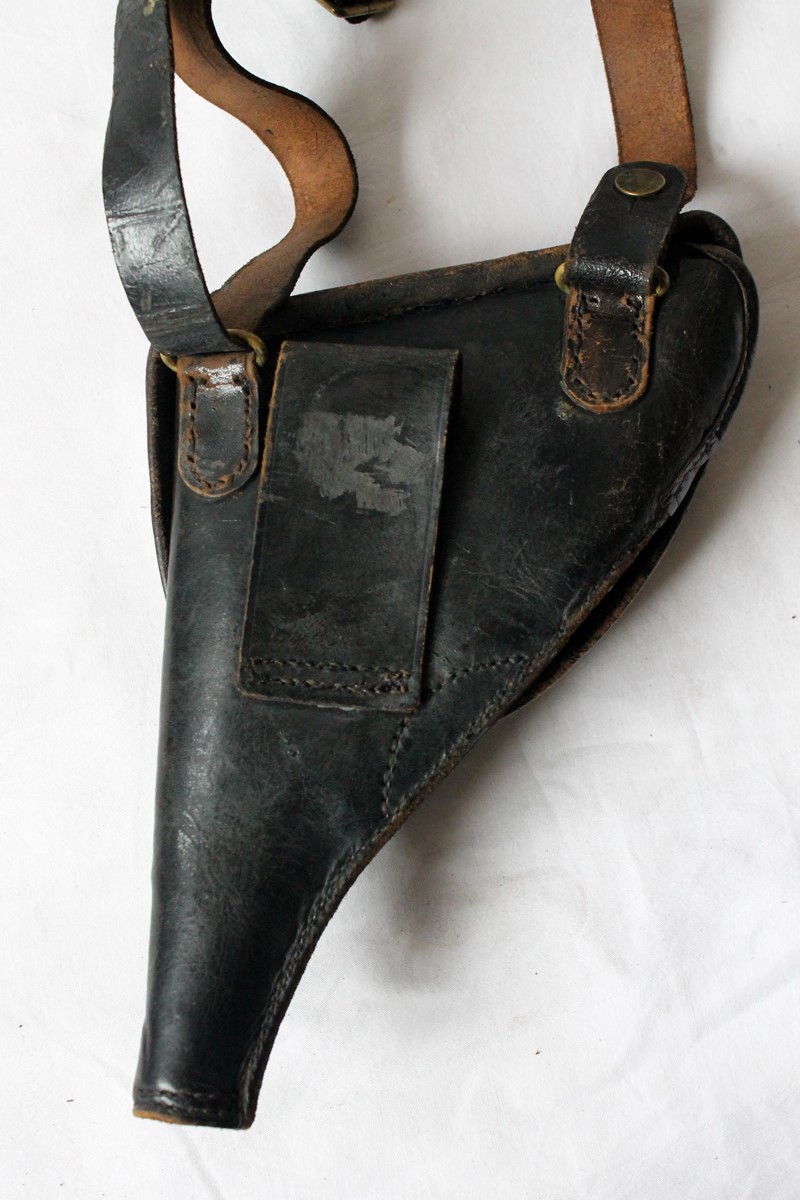

La face arrière est identique, vous retrouverez les mêmes éléments qu'auparavant



La modification portera, comme vous vous en doutez, sur la cartouchière. Celle ci sera décousue et remplacée par une nouvelle adaptée au 8m/m.

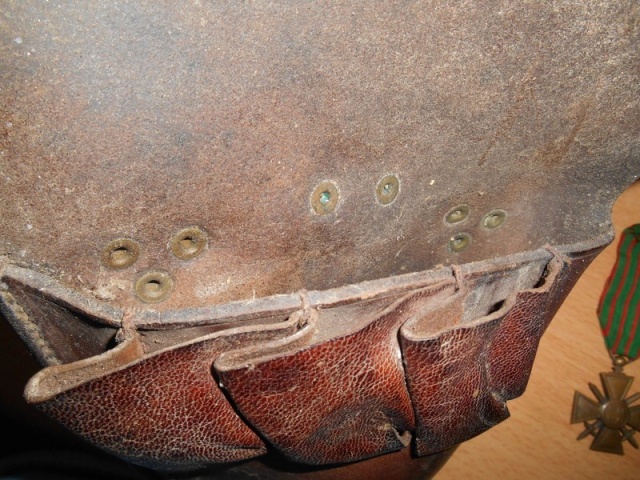

Vous noterez un élément très important qui est que l'on distingue les anciennes piqures bien visibles. Sur cet exemplaire une seule rangée d'alvéoles a été remise, particularité pour les officiers sic!!!



Des 1894 les étuis sont simplifiés ils conservent leur face avant



Par contre la face arrière elle change dans un premier temps:

- 1/ en supprimant le "rond du bouton d'arrêtoir de baguette"
- 2/ la cale deviens plus grosse et sa couture chevauche maintenant la seconde couture du passant
- 3/ les anneaux de bretelles restent ronds.

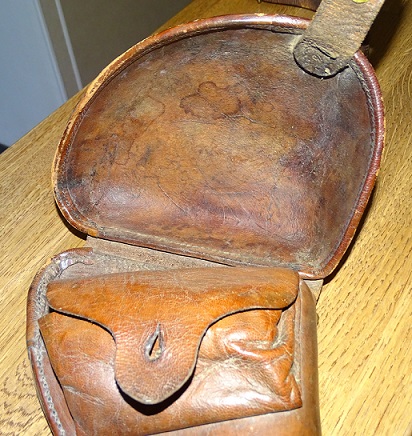

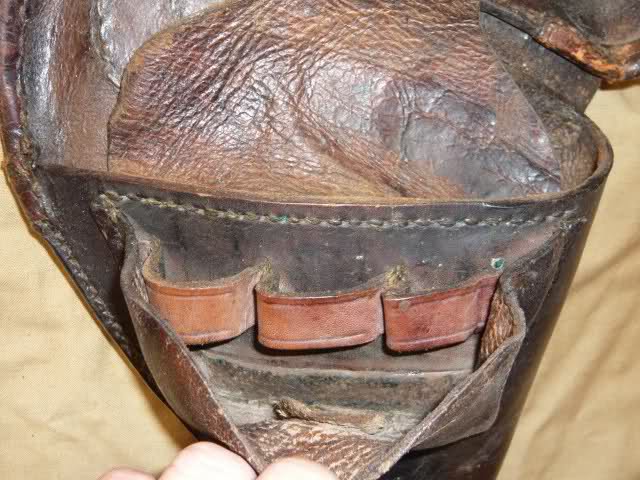

En 1909 on modifie l'étui afin de recevoir les 3 paquets de cartouches
On rencontre soit des étuis modifiés comme précédemment



soit des étuis qui sont modifiés dès la conception.

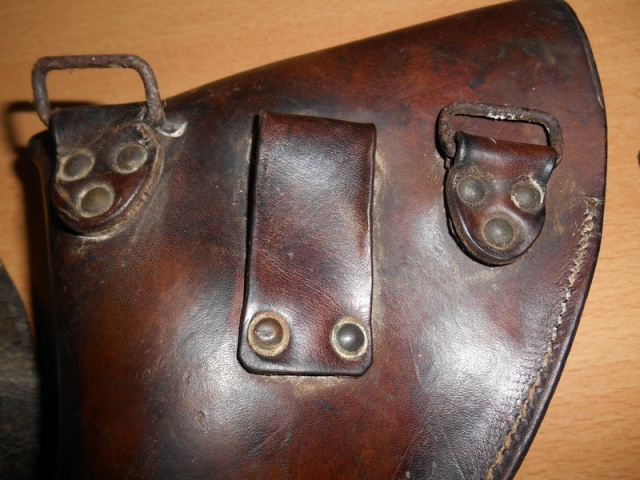

Puis l'étui subit une dernière modification en perdant ses anneaux de bretelles ronds qui deviennent carrés.

III.) L'étui simplifié

Avec l'entrée en guerre en 1914, le cuir fauve est adopté pour toutes les armes. Auparavant, la Gendarmerie possédait ses étuis en noir.
En 1916 ont simplifie  et l'étui Jambon comme tel disparaît au profit de l'étui dit " simplifié".







Il est a noter que les fabricants civils ne se sont pas privés de fournir des étuis jambon et autres, de belle facture et pratiquement en tout point identiques. Souvent on en retrouve avec l'intérieur du rabat doublé de velours  rouge ou bleu etc...

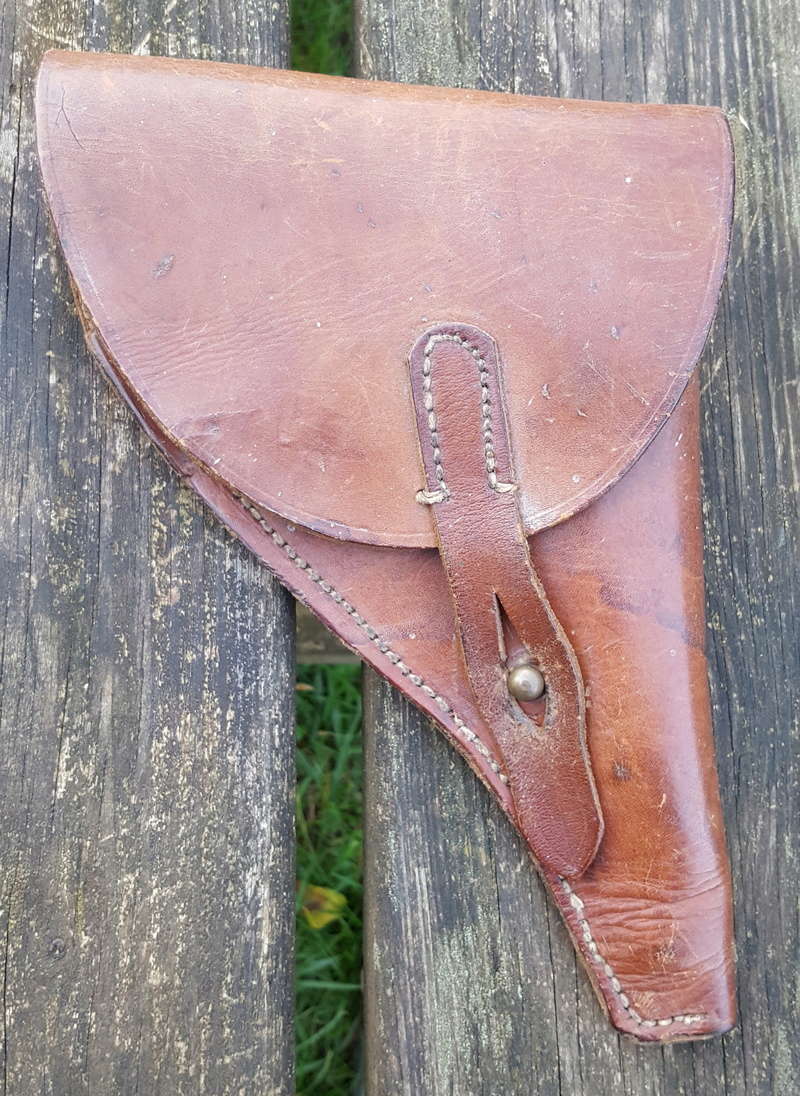

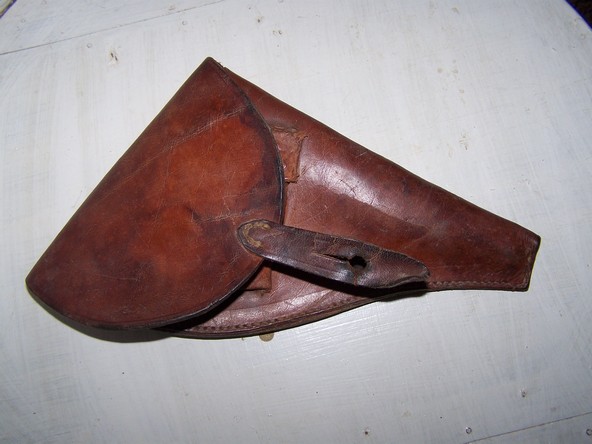

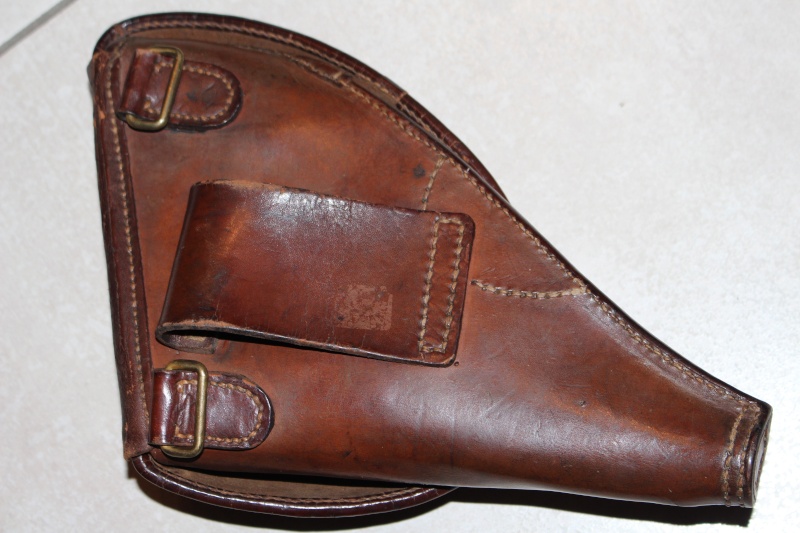

Voici un exemplaire d'étui simplifié achat privé








Post de bothtrop atrox

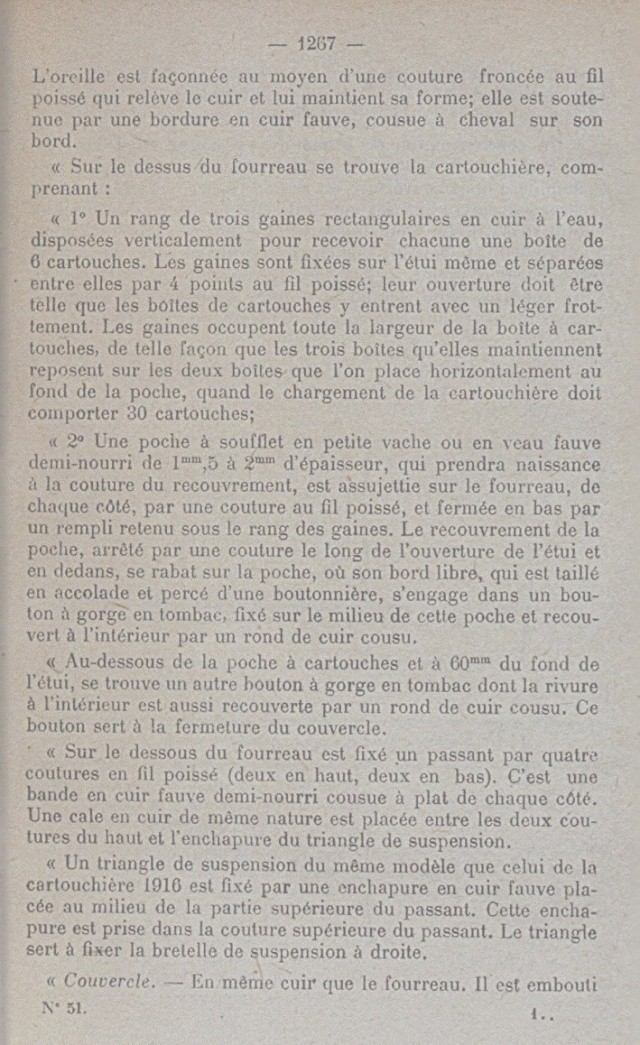

le texte officiel, daté du 1er décembre 1916, décrivant le rare étui de revolver destiné aux troupes de cavalerie :

---

Photothèque d'étuis "jambon"

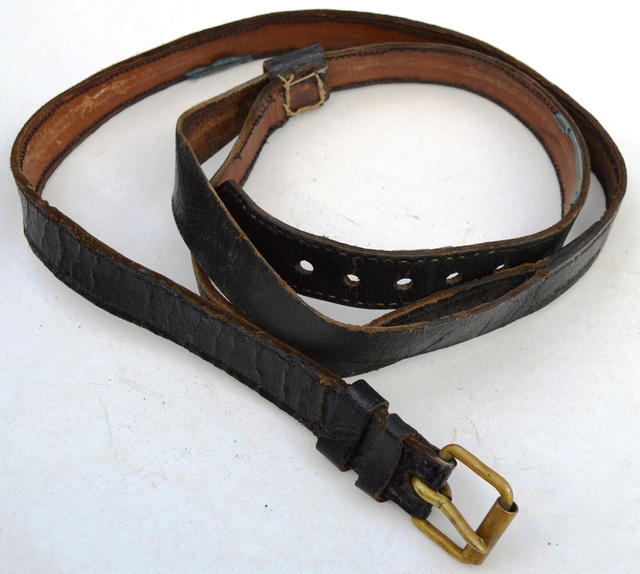

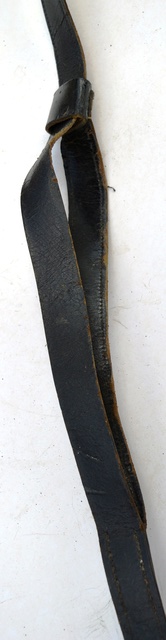

un ceinturon réglementaire pour l'étui du revolver 1892 (ou 1873 ou 1874).(collec. Lexav)
Pour un officier ou sous-officier supérieur, de la Mobilisation (et avant !) de 1914 and up.

Cuir noir verni, boucle laiton, largeur 2,3 cm, longueur totale 115 cm.
Complet, avec la partie mobile servant à passer dans l'attache de l'étui, ainsi que les passants-coulant.

Il y avait à l'origine une doublure en drap très fin bleu ciel, dont il reste quelques fragments.

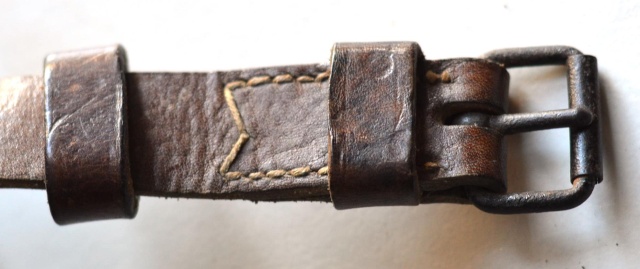

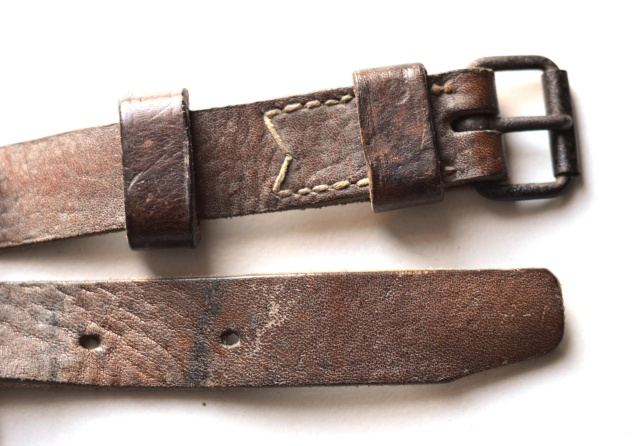

un ceinturon réglementaire pour l'étui du revolver 1892 (ou 1873).(collec. argyll)
Cuir fauve, boucle fer, largeur 2,2 cm.
Complet, avec la partie mobile, et le passant-coulant.

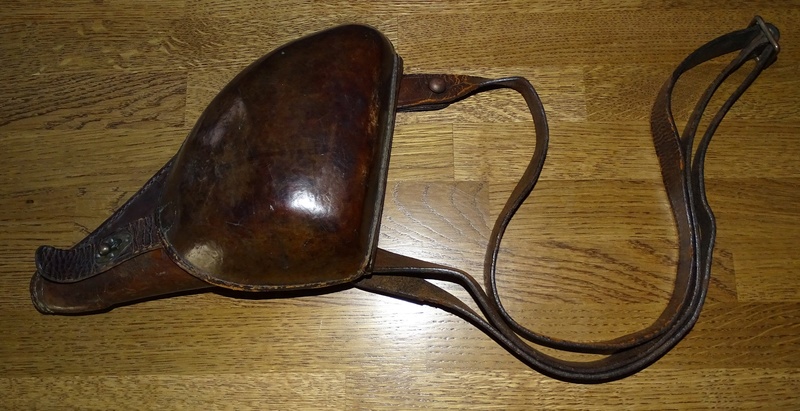

étui modéle 1873 modifié,il posséde sa dragonne et sa couroie ainsi que sa ceinture (collec. snocxuatrom)

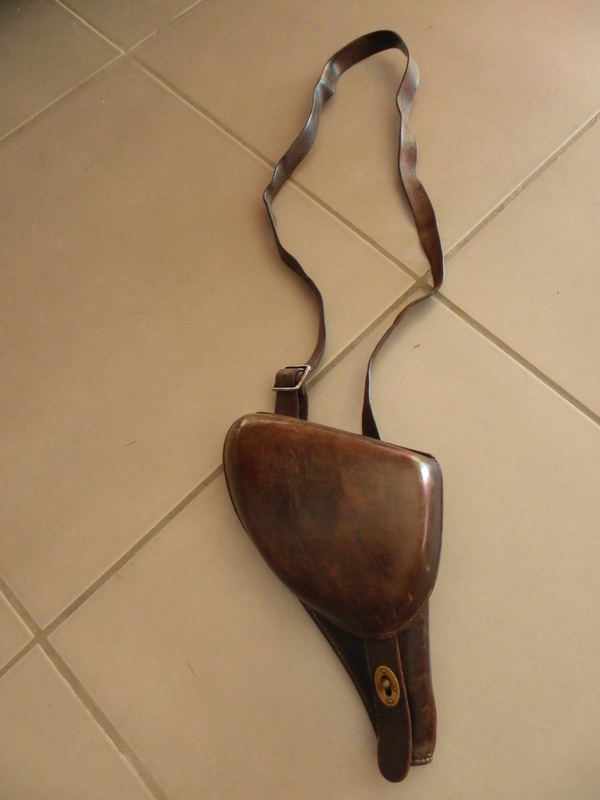

Etui de 1892 (collec.  carabinvert)









autre étui (collec. Frontenac)

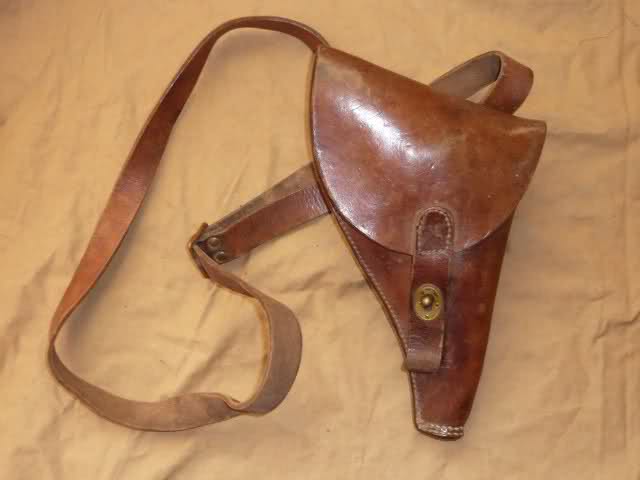

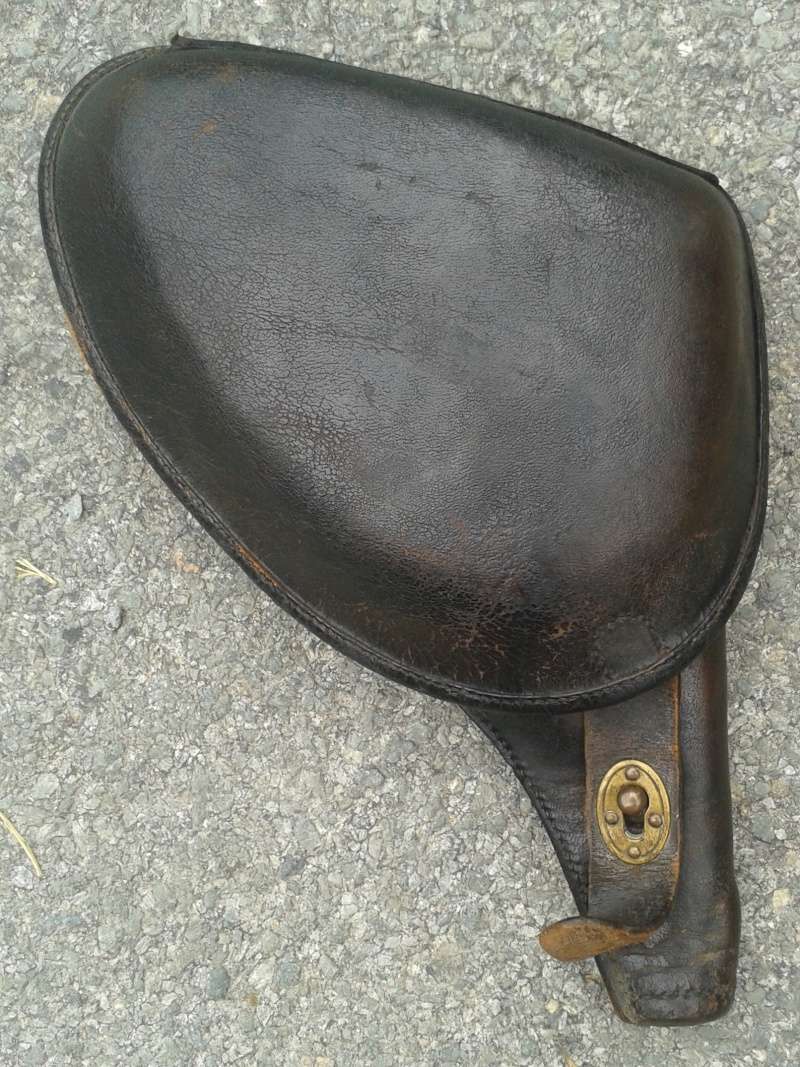

étui jambon pour 1892 (collec. Lebel86)









etui jambon pour 92 , bien matriculé et avec un superbe tampon du 17eme BCP (collec. carabinvert)





étui jambon pour 1892 (collec. cuir)

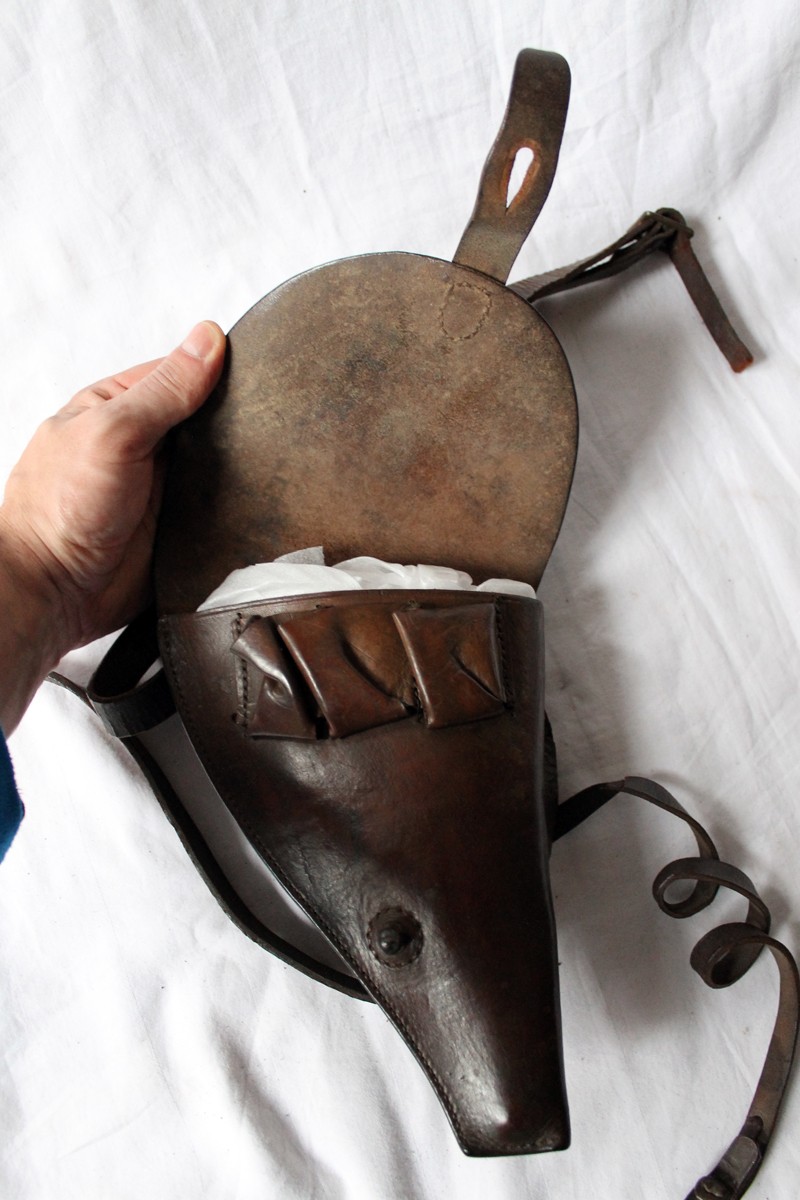

étui mle 1892. pochette avec 3 alveoles pour paquets de cartouches. (collec. champals)





étui jambon pour 92... recpetionné par les troupes colo (collec. Simon)






étui pour 1892 (collec. tranchée14-18)

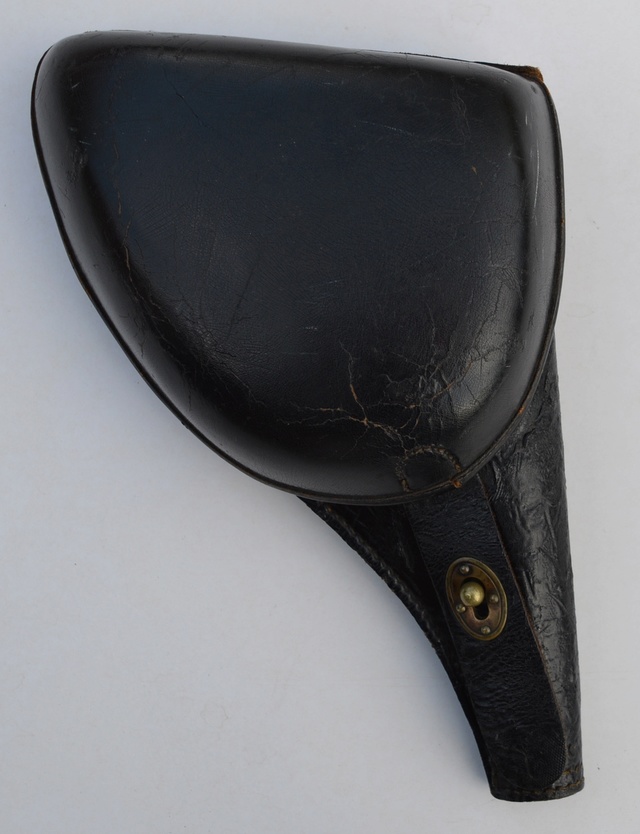

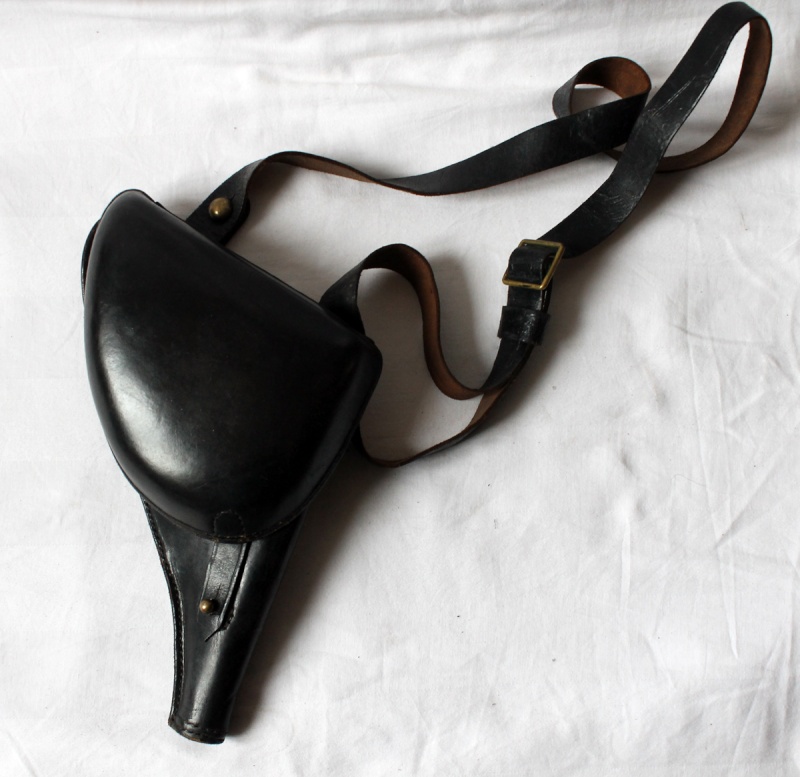

étui de 1892, modèle d'achat personnel, en cuir noir. Pour officier août 1914. (collec. Fred46)









étui de revolver 1876/93 pour revolver 1892, fabrication antérieure à 1909 car avec encore les logements à cartouches. (collec. asiate)

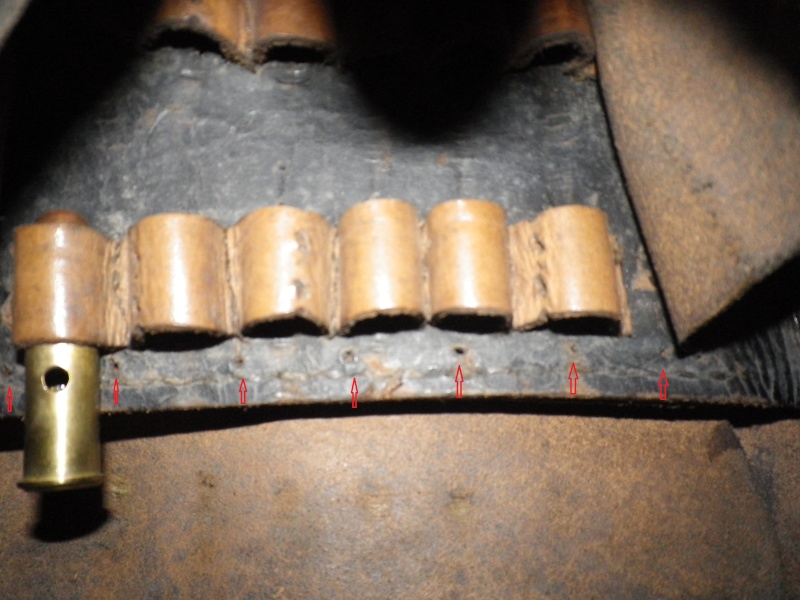

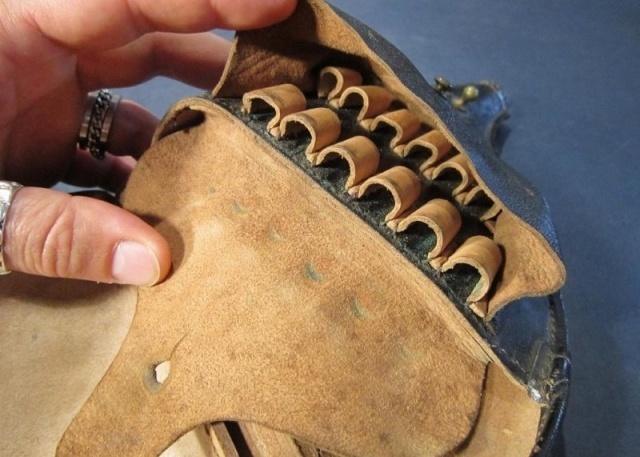

un étui de 73 modifié en étui de 92 avec remplacement des deux rangs de gaines pour cartouches
isolées de 11mm par deux rangs de gaines pour cartouches isolées de 8mm.
Sur les photos on peut voir l'emplacement des anciennes coutures. (collec. balain)

---

Photothèque d'étuis simplifiés

étui de revolver 1892 simplifié, avec le nom d'un officier du 1er Zouaves à l'intérieur (collec. Lestat)





exemplaire d'azer









un étui simplifié qui semble bien daté 18 (collec. oliv06)













étui simplifié de 1892, qui a la particularité d'être une fabrication rivetée (collec. les alpins)








étui de 1892 simplifié (collec. Stabsveterinär)

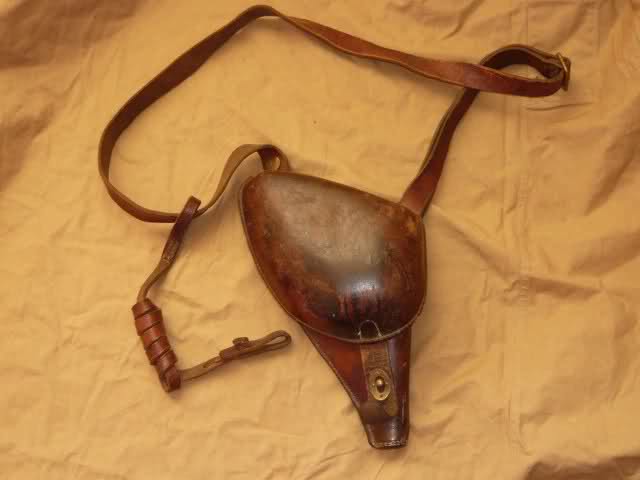

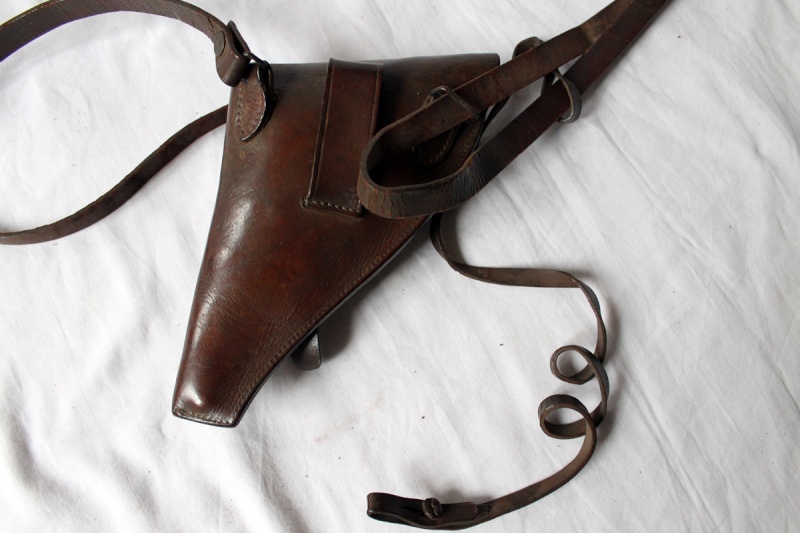

étui de 1892 avec sa dragonne. (collec. Fred46)

Bonjour,

Cet étui réceptionné au 04/09/1916, malheureusement, le rabat du compartiments à munitions a été arraché.

Fabricant "Ramond - Albi"

Franck

bonsoir à tous
voici ma modeste contribution
avec ce modèle simplifié







et ce modèle






merci à vous
poilu409

Bonjour, je rebondis une nouvelle fois sous ce poste pour une question bien précise.
Comment distingue t-on le modèle troupe du modèle gendarmerie qui sont tout les deux en cuir noir avant la guerre. Etant à la recherche d'un étui jambon avec sa bandoulière pour revolver 1892 pour une tenu d'officier, je préfère ne pas me tromper dans le modèle.
Dans l'attente de vous lire!
Antoine

Bonsoir,
Le modèle pour officier est en cuir verni alors que celui de gendarmerie ne l’est pas.

Bonjour,

voici ce que je répondais à un membre du forum il y a quelques années au sujet des étuis de révolver de la Gendarmerie :

digo a écrit:

Les étuis jambon de la gendarmerie ne diffèrent ils pas surtout par leurs suspension de sangle en forme de triangle ?
désolé je n'ai pas de photos sous la main pour illustrer.

Oui, mais seulement à partir du modèle 1889 (si je me souviens bien). Je vais vérifier, mais j'ai déjà du mettre tout cela en ligne sur le forum.
En 1885, il est fauve pour la troupe, puis noirci en 1889.
Mais je vais vérifier tout ceci pour n'induire personne en erreur...
Il faut savoir que les textes officiels de la gendarmerie après 1895 ne distinguent pas de millésime mais seulement un ancien et un nouveau
modèle.
Voici un étui 1889 gendarmerie :



Et un étui GR à passant large :



Avec ceci en complément :



Et cet ancien message, visible ici:

https://lagrandeguerre.1fr1.net/t13336p75-dossier-les-gendarmes-avant-et-pendant-la-guerre?highlight=gendarme

Metz a écrit:

Post de bothrops atrox

Etui pour gendarme



Modèle de la garde républicaine

Description de 1885 :

Bonjour

Ma petite contribution.

bonsoir,

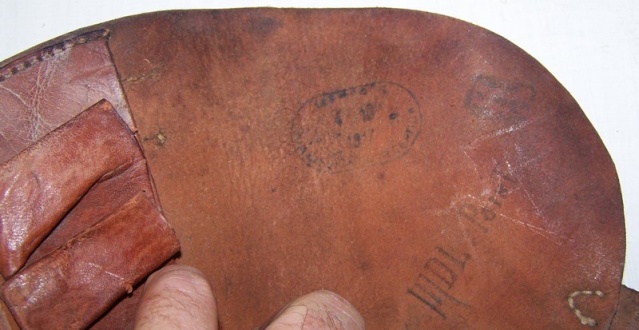

voici mon acquisition de ce soir :









j'ai deux questions :

- quel est le model exacte de cet exemplaire?

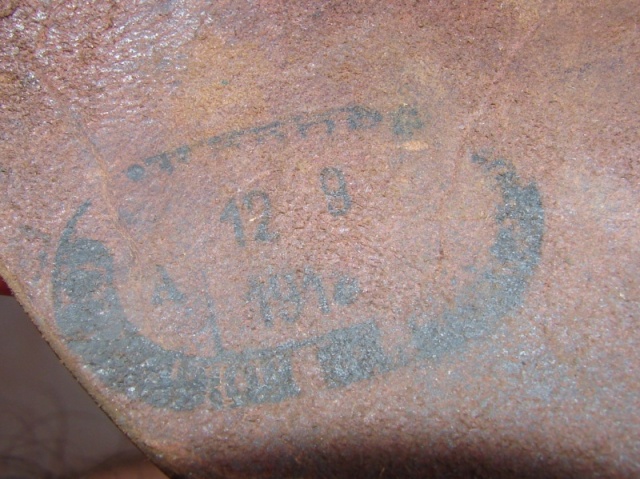

- je souhaiterai en savoir un peu plus sur ce tampon :



merci par avance pour votre aide.



michel
